從自動感應到智能家居--來自紅外傳感器濾光片的魅力
在我們每天的生活中，無數智能設備在無聲地為我們服務：人走近，自動門悄然滑開；手一伸，水龍頭流出溫水；夜晚起床，走廊燈自動點亮……這些看似簡單的“自動”背后，都離不開一個核心部件——紅外光電傳感器。而讓這些傳感器變得“聰明”而非“遲鈍”的關鍵，則在于一個我們?nèi)庋垭y以察覺的幕后英雄：紅外濾光片。

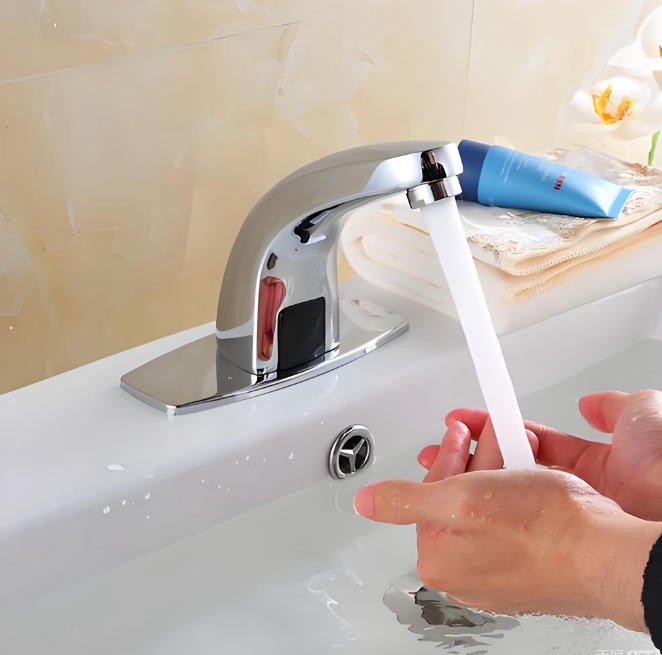

（智能感應水龍頭）
一、場景切入：紅外傳感器如何成為智能應用的“感知核心”
紅外傳感器的魔力在于它能“看見”人眼看不到的紅外光。在不同的應用中，它扮演著不同的角色：
1.自動感應設備（如自動門、水龍頭）：作用-“精準的反射探測”
在這里，傳感器主動發射一束紅外光，當這束光被人或物體反射回接收器時，設備便被觸發。濾光片的作用是確保傳感器只“專注”于自己發出的光信號，忽略環境中變化莫測的可見光（如日光燈、窗外陽光），從而避免誤判，實現“該開才開，該關即關”的精準控制。

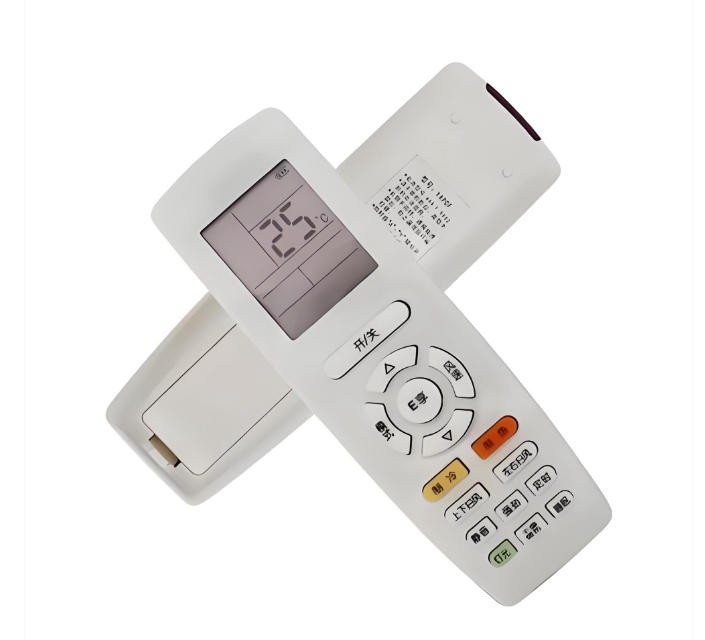

（空調遙控器）
2.紅外遙控設備（如電視、空調遙控器）：作用-“純凈的信號接收”
您按下遙控器按鍵時，它實際上是在用紅外光向設備發送一串特定的“密碼”。接收端傳感器前的濾光片就像一個“專屬頻率收音機”，只允許遙控器發出的特定波長（如940nm）紅外信號通過，同時堅決阻擋燈泡、太陽光等帶來的干擾，確保指令被準確識別，不會出現“電視自己換臺”的靈異事件。

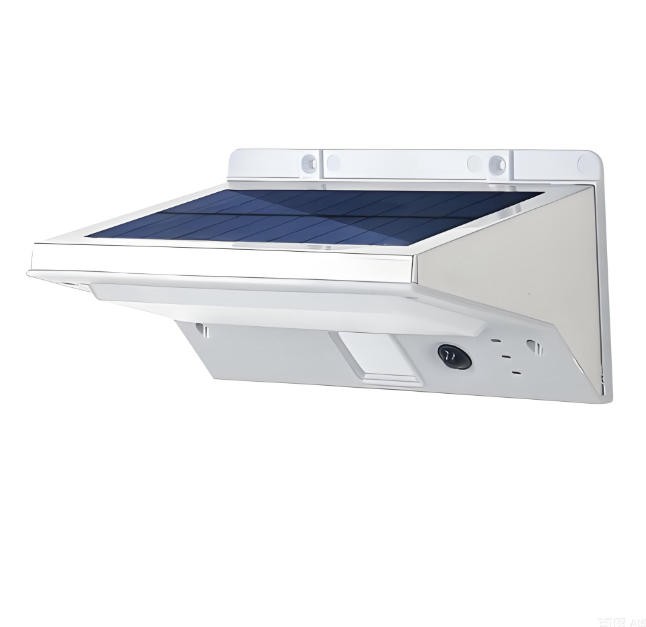

（太陽能人體感應壁燈）
3.安防與智能照明（如人體感應燈、安防報警器）：作用-“靈敏的熱輻射捕捉”
這類應用通常使用被動式紅外傳感器，它不發射光，而是檢測人體體溫發出的特定波長的遠紅外熱輻射。此處的濾光片任務更艱巨：它需要創造一個“紅外透鏡”，只允許人體輻射的波段（8-14μm）通過，并屏蔽掉其他無關的熱源干擾（如暖氣、過熱的電器），從而實現“是人才報警，是車不過燈”的高可靠性。
二、核心解析：紅外光電傳感器濾光片的詳細內容
如果說紅外傳感器是智能設備的“眼睛”，那么濾光片就是為這副眼睛量身定制的“高級鏡片”，它決定了眼睛能看到什么，忽略什么。
1.種類：按原理與使命劃分
窄帶通濾光片-“特工”
描述：這是主動式紅外傳感中最常用、最重要的類型。它只允許一個非常狹窄的波長范圍（例如中心波長940nm，帶寬±10nm）的光線以高透過率通過，對此波段之外的光線則予以近乎完全的阻擋。
使命：確保系統極高的信噪比，讓傳感器在復雜光環境下也能穩定工作。

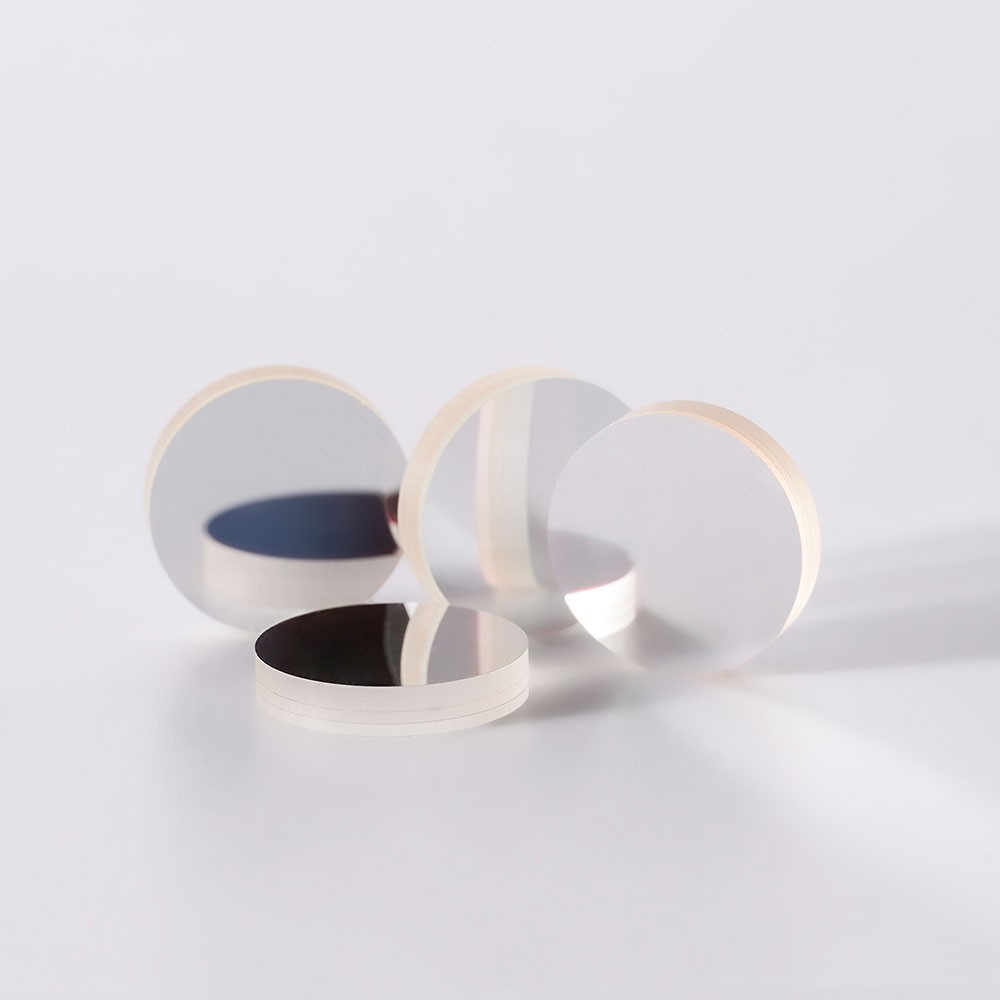

（NBP940窄帶濾光片）
長波通濾光片-“門衛”
描述：它會阻擋所有短于某個臨界值（例如750nm）的可見光，只允許長于這個臨界值的近紅外光通過。
使命：常用于一些對成本更敏感、或干擾光以可見光為主的簡單場合，作為基礎性的防護。
帶通濾光片-“篩選員”
描述：允許一個相對較寬的紅外波段通過（例如800nm-1100nm）。它的選擇性不如窄帶通濾光片那么極致。
使命：常見于一些需要接收較寬紅外光源的場合，或者在窄帶通濾光片之前的預過濾。

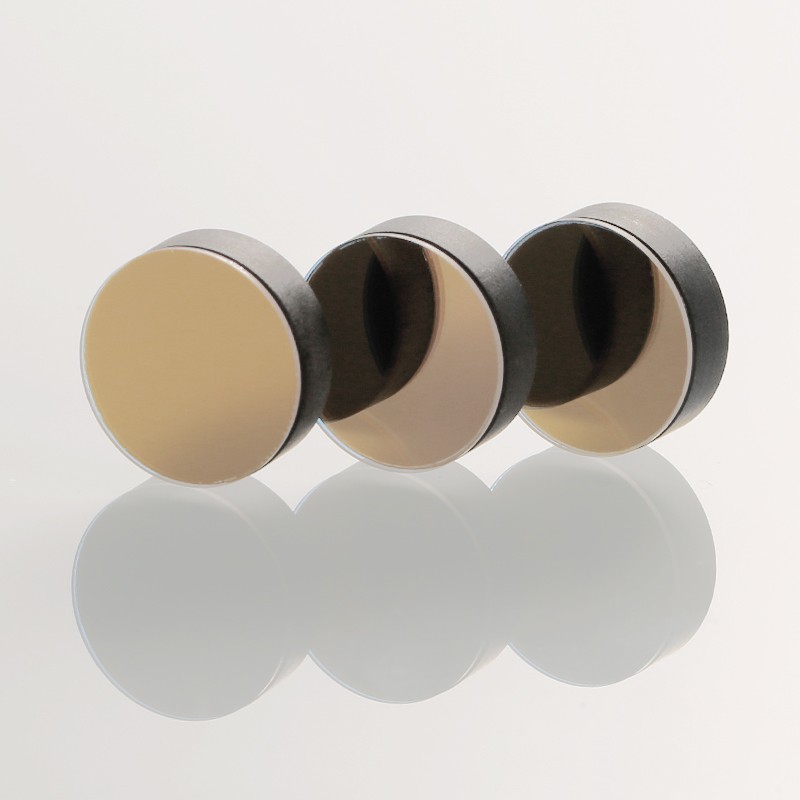

（BP850帶通濾光片）
2.波段：濾光片的“身份ID”
波段是濾光片最核心的參數，直接對應了其應用場景。
940nm：“民用隱形之王”。這是絕大多數消費電子類主動紅外傳感器的首選。因為940nm的紅外光人眼完全不可見，無任何紅爆現象，體驗感極佳。廣泛應用于自動感應、紅外遙控等領域。
850nm：“監控與夜視之選”。雖然靠近可見光邊緣有輕微紅爆，但硅基傳感器的接收效率在此波段更高。因此常用于需要較強紅外補光的監控攝像頭，以及一些對距離和功率要求更高的工業傳感器中。
800nm-1100nm：這是一個較寬的響應范圍，通常指傳感器芯片本身能感光的范圍，而濾光片的作用就是在這個范圍內“摳出”我們需要的窄帶（如940nm）。
8-14μm：“被動熱輻射之窗”。這是專門為PIR傳感器設計的波段，與人體輻射的紅外峰值波長高度匹配，是安防和智能照明應用的專屬濾光片。

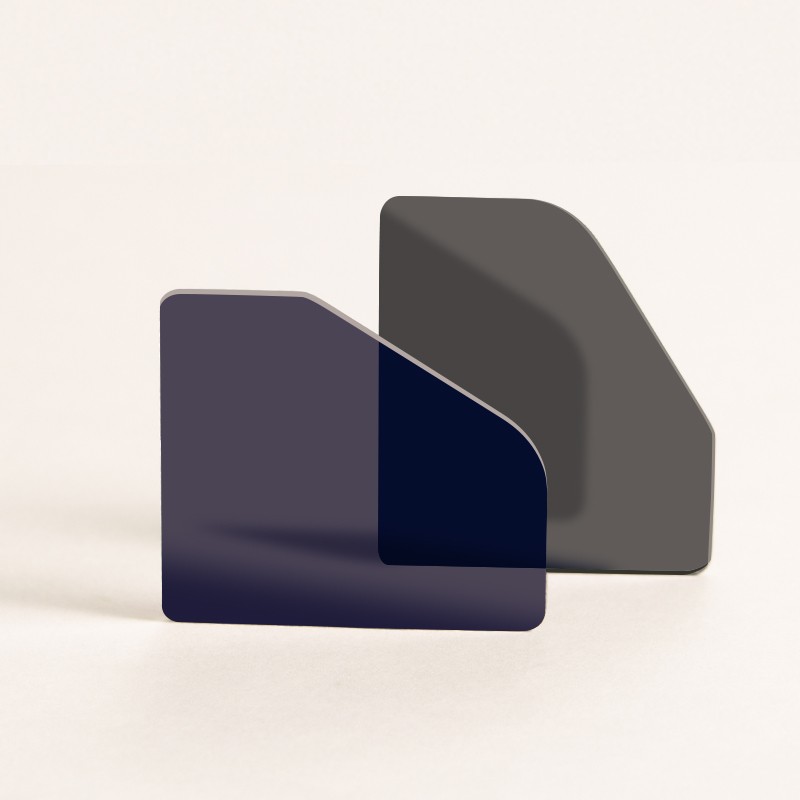

（遠紅外濾光片）
3.規格：常規應用的常規參數
對于上述常規應用，我們主要關注以下幾個核心規格：
中心波長：濾光片允許通過波段的峰值位置。例如，用于遙控器時，必須與紅外發射LED的波長嚴格匹配，典型值為940nm。
半高寬：衡量濾光片“窄帶”程度的指標。指峰值透射率一半處的波長寬度。常規應用通常在10nm至30nm之間。越窄，抗干擾能力越強。
峰值透射率：在中心波長處，光能通過的比例。常規應用的窄帶通濾光片通常要求>85%，越高意味著信號損失越少，探測距離越遠或靈敏度越高。
截止范圍：濾光片能有效阻擋的光譜范圍。例如，一個優質的940nm窄帶通濾光片，會要求在350-930nm及950-1100nm范圍內，平均透射率低于1%，以確保有效隔離干擾。
基底材料：通常為光學玻璃或丙烯酸，需要在其表面鍍上精密的光學薄膜來實現濾波功能。
小小的紅外濾光片，雖不起眼，卻是現代智能感知系統中不可或缺的一環。它如同一位嚴謹?shù)摹靶盘柺亻T員”，在紛繁復雜的光學環境中，只為“正確”的信號放行。正是它的存在，才使得我們的自動門、智能燈、安防系統變得可靠而高效。當下一次您享受科技帶來的便利時，或許可以想起，在這背后，有一片精密的“鏡片”正在默默地履行著它的職責，守護著光信號的純凈與秩序。
