濾光片溫度漂移：機理、影響因素與應用挑戰

在光學系統中，濾光片是精確控制光譜的關鍵元件。然而，一個常被忽視但至關重要的特性是其在溫度變化下的性能穩定性，即“溫度漂移”。理解并量化這種漂移，對于設計高精度、高可靠性的光學系統至關重要。下面我們將系統性地闡述濾光片溫度漂移的表現形式、內在機理、影響因素、涉及的關鍵基材，以及對不同應用環境的影響。

一、 什么是濾光片的溫度漂移？

濾光片的溫度漂移，主要指其核心光譜特性參數（如中心波長、截止邊緣、帶寬等）隨環境溫度變化而發生偏移的現象。對于絕大多數類型的濾光片，這種漂移主要表現為中心波長向長波或短波方向的移動。

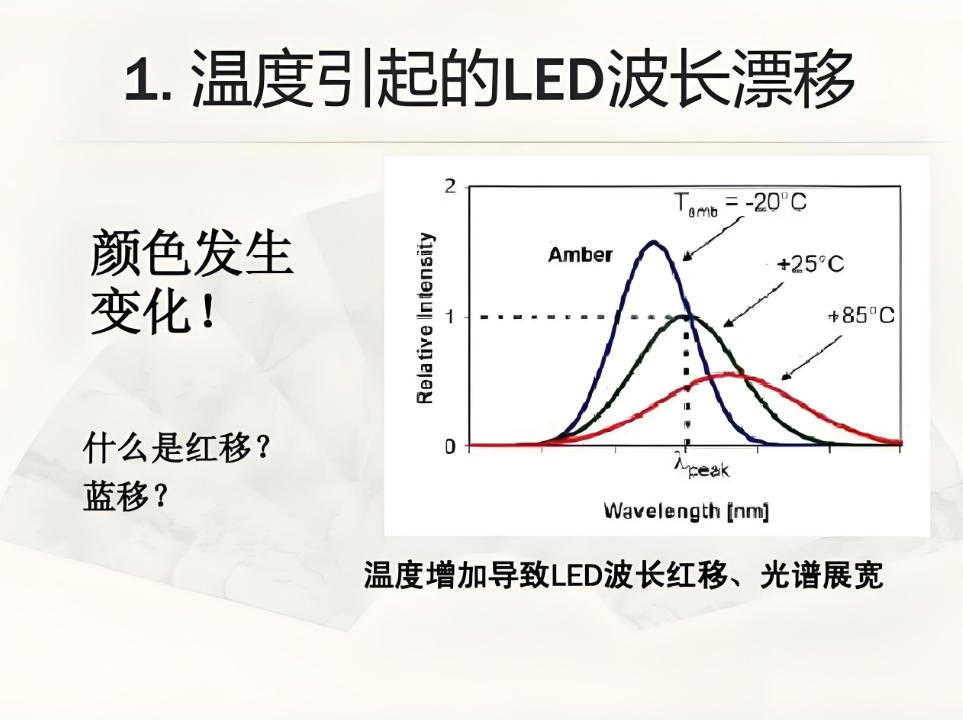

典型表現：對于最常見的帶通濾光片，當溫度升高時，其中心波長通常會向長波方向（紅光方向）移動，反之則向短波方向（藍光方向）移動。這種移動通常是線性的，在一定溫度范圍內可以用一個系數來描述。

關鍵參數：中心波長漂移系數，單位通常為 nm/°C。例如，一個濾光片的漂移系數為 +0.02 nm/°C，意味著溫度每升高1°C，其中心波長會向長波方向移動0.02納米。

二、 溫度漂移的內在機理與影響因素

溫度漂移并非單一因素所致，而是由濾光片自身材料的熱物理性質和其復雜的多層膜結構共同決定的。

1. 核心物理機理

熱膨脹效應：溫度變化會引起濾光片基板材料和薄膜材料本身發生熱膨脹?；搴穸龋╠）的增加會直接改變光程，導致光譜特征波長發生偏移。

熱光效應：溫度變化會改變材料本身的折射率。對于薄膜干涉濾光片而言，其核心工作原理依賴于光在多層膜界面上的干涉，而光學厚度（n × d）是決定干涉條件的直接參數。

因此，濾光片中心波長（λ）的漂移主要由光學厚度（OT = n × d） 的熱穩定性決定。其溫度靈敏度可以近似表示為：

Δλ/λ ≈ (Δn/n + Δd/d) * ΔT

其中，Δn/n 是折射率的溫度系數（熱光系數），Δd/d 是線性熱膨脹系數。

2. 主要影響因素

a) 基板材料
基板是濾光片的載體，其熱膨脹系數是影響漂移的首要因素。

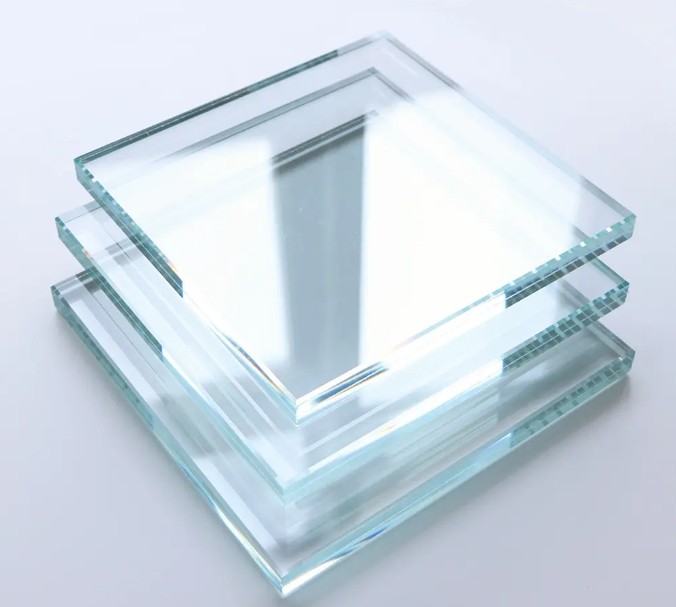

光學玻璃（如BK7, B270）：熱膨脹系數較高（約 7-8 × 10?? /°C），由其制成的濾光片溫度漂移通常較大，典型值在 +0.02 至 +0.04 nm/°C 之間。

熔融石英（Fused Silica）：熱膨脹系數極低（約 0.55 × 10?? /°C），是制作低漂移濾光片的理想基板。以其為基板的濾光片漂移系數可顯著降低，典型值在 +0.001 至 +0.01 nm/°C 范圍內。

晶體材料（如CaF?, Ge）：在中紅外領域應用廣泛，它們具有獨特的熱光系數和膨脹系數，需要單獨評估。

b) 薄膜材料與膜系設計
鍍膜材料的熱光系數（dn/dT）千差萬別，是另一個決定性因素。

常見氧化物薄膜（如TiO?, Ta?O?, SiO?）：

TiO?, Ta?O? 等高折射率材料通常具有較大的正熱光系數（dn/dT > 0），是導致濾光片中心波長“紅移”的主力。

SiO? 作為低折射率材料，其熱光系數較小，甚至為負值。

因此，通過精心設計膜系（各膜層的厚度和材料搭配），可以在一定程度上補償漂移。例如，利用SiO?的負或小的熱光系數來部分抵消Ta?O?的正熱光效應。

軟膜與硬膜：物理氣相沉積（PVD）形成的硬膜薄膜通常結構更致密，穩定性更好，其熱學性能參數更一致。而軟膜（如一些化學法制備的薄膜）可能因結構疏松而表現出不同的熱穩定性。

c) 濾光片類型

帶通濾光片（干涉型）：對溫度最敏感，因為其通帶直接由光學厚度的精確干涉條件決定。

長波通/短波通濾光片：其截止邊緣也會發生漂移，但影響通常不如帶通濾光片的核心通帶那么顯著。

吸收型濾光片（如有色玻璃）：其光譜特性由材料本身的吸收特性決定，溫度漂移通常較小，但高溫可能導致不可逆的化學變化，從而改變光譜。

三、 不同應用環境下的考量與挑戰

溫度漂移的影響因應用場景的嚴苛程度而異。

常溫實驗室環境（15-30°C）：對于帶寬較寬（如>10nm）的濾光片，漂移影響可忽略不計。但對于窄帶濾光片（如1nm帶寬），15°C的溫差可能導致0.3nm的漂移，這已是其帶寬的30%，足以導致信號顯著衰減。

戶外或工業環境（-20°C 到 +50°C或更寬）：這是溫度漂移問題最突出的領域。

熒光顯微鏡：熒光信號的激發和發射都需要精確的波長匹配。70°C的溫差可能導致1.4nm以上的漂移（以0.02 nm/°C計），會使激發效率降低或發射信號收集不全，導致圖像對比度下降。

光譜儀：作為校準或分光元件的濾光片若發生漂移，會直接導致整個系統的波長定標產生誤差。

環境監測與氣象雷達（如LIDAR）：這些系統 often 在戶外工作，使用極其窄帶的原子或分子吸收線濾光片（如碘濾光片用于測風）。其帶寬可達皮米級別，任何微小的溫度漂移都是致命的，必須進行精確的溫控。

高功率光源系統：濾光片吸收部分光能后會自身發熱，產生“熱透鏡”效應和局部溫升，導致中心波長漂移。即使環境溫度穩定，這種效應依然存在。

航空航天與國防：工作溫度范圍極寬（如-55°C 到 +85°C），且要求極高的可靠性。此類應用必須使用熔融石英基板并通過特殊膜系設計優化的“超低漂移濾光片”，或直接為濾光片集成半導體制冷器（TEC） 進行主動溫控，將其穩定在某個設定溫度（如25°C）。

四、 如何應對與量化溫度漂移

材料選擇：首選熔融石英作為基板，并從設計上優選熱光系數匹配的薄膜材料組合。

主動溫控：對于要求最高的應用，將濾光片安裝在帶有TEC和溫度傳感器的控溫支架中，是最有效且可靠的方法。

系統補償：在系統層面，通過軟件算法，根據實測溫度對波長讀數進行反向補償。

嚴格測試與標注：負責任的制造商會在數據手冊中明確給出濾光片的溫度漂移系數，該數據通常通過在高低溫箱內進行光譜測試而得。用戶在選型時必須關注這一參數。

技術指標參考（基于行業普遍數據，非極限值）：

標準濾光片（BK7基板）：溫度漂移系數 ~ +0.02 ± 0.01 nm/°C

低漂移濾光片（熔融石英基板）：溫度漂移系數 ~ +0.005 ± 0.003 nm/°C

超低漂移/溫控濾光片：通過TEC將溫度穩定在±0.1°C以內，可實現 < ±0.001 nm 的波長穩定性。

當然，濾光片的溫度漂移是一個由材料物理本質決定的、不可避免的現象，對其進行深入理解與量化是構建高穩定性光學系統的基石。然而，必須認識到，溫度漂移僅僅是濾光片眾多關鍵性能參數之一。在實際的選型與設計過程中，它需要與通帶透過率、截止深度、波形因子、角度特性、功率耐受性以及環境耐久性等諸多指標進行協同考量與權衡。

最終，一個成功的濾光片解決方案，必然是針對用戶特定的光譜需求、鍍膜工藝能力以及最終的應用環境（包括但不限于溫度范圍、機械應力與化學暴露等）進行綜合分析與定制化調配的結果。將溫度漂移這一參數置于整個光學系統工程的背景下進行管理，而非孤立看待，方能確保從設計到部署的全周期性能最優與可靠性最大化。
